6SL3120-1TE23-0AA4: характеристики, неисправности и замена

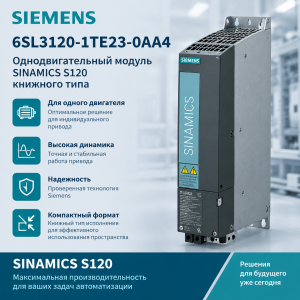

6SL3120-1TE23-0AA4 — это однодвигательный модуль компактного исполнения (книжного типа) в составе семейства приводов Siemens SINAMICS S120. Модуль получает питание 510–720 В постоянного тока от общего звена DC и выдаёт трёхфазное напряжение на один двигатель. Управление осуществляется через интерфейс DRIVE-CLiQ от блока управления CU320-2 или CU310-2. Если станок или производственная линия остановилась из-за этого модуля, в статье разобраны его характеристики, типичные коды ошибок и способы быстрой замены.

Кратко о модуле:

Что такое 6SL3120-1TE23-0AA4 и где он применяется

6SL3120-1TE23-0AA4 устанавливается между модулем питания (Line Module) и серводвигателем в многоосевой системе привода. Он преобразует напряжение звена постоянного тока в регулируемое трёхфазное выходное напряжение для управления одной осью. В типовом обрабатывающем центре с ЧПУ несколько таких модулей монтируются на общей шине DC, и каждый управляет одной подачей или шпинделем.

Конструкция книжного типа разработана для шкафов с ограниченным пространством. Модуль защёлкивается на монтажную рейку, подключается к шинам звена DC и соединяется с блоком управления одним кабелем DRIVE-CLiQ. Такая модульная схема ускоряет замену, но при обнаружении ошибки блоком управления остановка одного модуля останавливает весь станок.

Полные технические данные приведены в документации на портале Siemens Industry Online Support. Заводской номер модуля нанесён на шильдик в верхней части корпуса.

Типичные неисправности 6SL3120-1TE23-0AA4

В нашей ремонтной лаборатории чаще всего встречаются ошибки, перечисленные ниже. Код на панели HMI подскажет, с чего начать диагностику.

Свехток и перегрев — две самые частые причины отказа. В большинстве случаев обе устраняются ремонтом. Если модуль выдаёт F30001 без нагрузки, скорее всего повреждён силовой каскад. Повторяющийся F30004 при нормальной нагрузке указывает на проблему с охлаждением. Перед снятием модуля можно пройти процедуру диагностики — пришлите код ошибки и описание поведения станка на shine@cncouke.com, наши инженеры подскажут порядок проверки.

Не уверены, подлежит ли модуль ремонту? Пришлите код ошибки, тип станка и номер оси. Наши технические специалисты проанализируют ситуацию и в течение 24 часов дадут рекомендацию: ремонт или замена.

Если в станке установлено несколько осей S120, та же логика диагностики применима ко всему семейству книжного исполнения. О более младшей модели того же семейства читайте в нашем обзоре SINAMICS 6SL3120-1TE21-8AA3. О правильном подборе модуля питания для системы S120 — в статье модуль питания Siemens SINAMICS S120.

Совместимые и заменяющие варианты

Если 6SL3120-1TE23-0AA4 вышел из строя, есть три практических пути для возобновления работы станка:

1. Новый оригинальный модуль. Первый выбор, если станок на гарантии или применение критично к надёжности. Срок поставки официальных каналов для старших версий S120 может достигать нескольких недель.
2. Проверенный б/у или восстановленный модуль. Оригинальное устройство, снятое с работающих систем, очищенное, протестированное под нагрузкой на нашем стенде. Самый быстрый вариант для снятых с производства или дефицитных позиций.
3. Ремонт вашего модуля. Сгоревшие IGBT, драйверные платы, вентиляторы охлаждения и конденсаторы звена DC — заменяемые компоненты. Ремонт сохраняет ваш оригинальный модуль и исключает перенастройку.

Если модуль питания также приближается к концу ресурса, замена на модуль большего тока в том же механическом исполнении даёт допасной запас. Перед сменой типоразмера уточните совместимость у наших инженеров.

Новый, б/у или ремонт: что выбрать

Для большинства служб технического обслуживания решающим фактором является стоимость простоя. Станок, приносящий сотни долларов в час, не может ждать две недели новый модуль. Поэтому мы держим на складе протестированные компоненты S120 для немедленной отгрузки. Проверьте наличие по номеру детали, включая 6SL3120-2TE15-0AD0 и другие позиции семейства SINAMICS S120.

Частые вопросы (FAQ)

Поставляет ли Siemens 6SL3120-1TE23-0AA4 в настоящее время?

Наличие зависит от региона и производственного статуса. Модель выпускается много лет, и поставки могут быть ограничены. Проверенные б/у и восстановленные модули — проверенная альтернатива. Пришлите полный заводской номер для уточнения наличия.

В чём разница между 1TE23-0AA3 и 1TE23-0AA4?

Обе позиции относятся к одному типоразмеру и токовому классу семейства S120 книжного типа, различия касаются аппаратной ревизии и функционала. Перед заказом замены всегда сверяйте полный заводской номер, включая суффикс.

Можно ли заменить модуль без перенастройки привода?

В большинстве систем S120 параметры хранятся в блоке управления, а не в двигательном модуле. Замена на идентичный модуль обычно требует только включения и проверки энкодера. При смене типоразмера или ревизии потребуется базовая процедура пусконаладки.

Как определить, неисправен модуль или двигатель?

Отключите кабель двигателя на модуле и измерьте изоляцию мегаомметром. Пробой изоляции или короткое замыкание в кабеле или обмотках будет вызывать ошибку и у нового модуля. Если система работает без двигателя, причина скорее всего в модуле.

Проверяются ли модули перед отгрузкой?

Да. Каждый б/у и восстановленный модуль проходит полное испытание под нагрузкой на нашем стенде, результаты теста предоставляются по запросу. Новые оригинальные детали поставляются в заводской упаковке со стандартной гарантией производителя.

Закажите замену 6SL3120-1TE23-0AA4 быстро

Отказавший 6SL3120-1TE23-0AA4 не должен означать недели простоя. На складе более 100 000 новых и снятых с производства позиций автоматики, все детали протестированы, отгрузка в течение 48 часов с доставкой в более чем 100 стран. Пришлите номер детали для быстрого расчёта: shine@cncouke.com или WhatsApp +86 15107352558.
