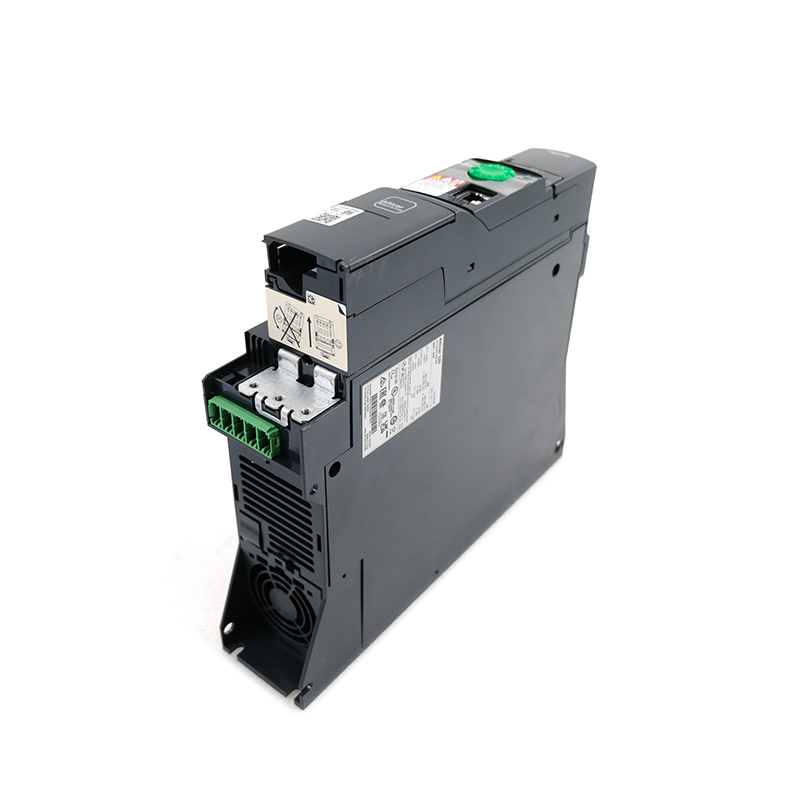

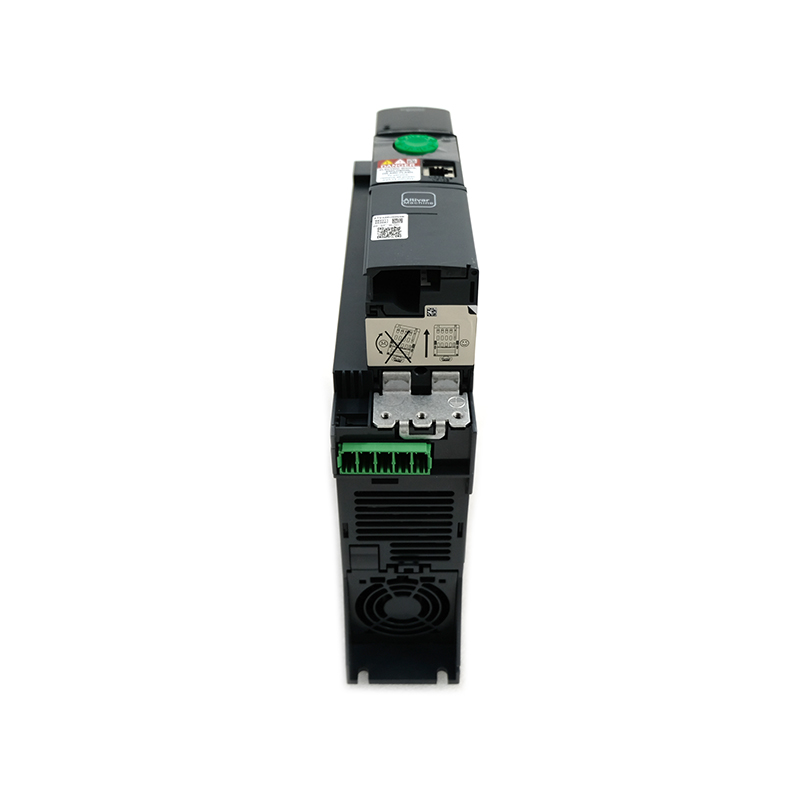

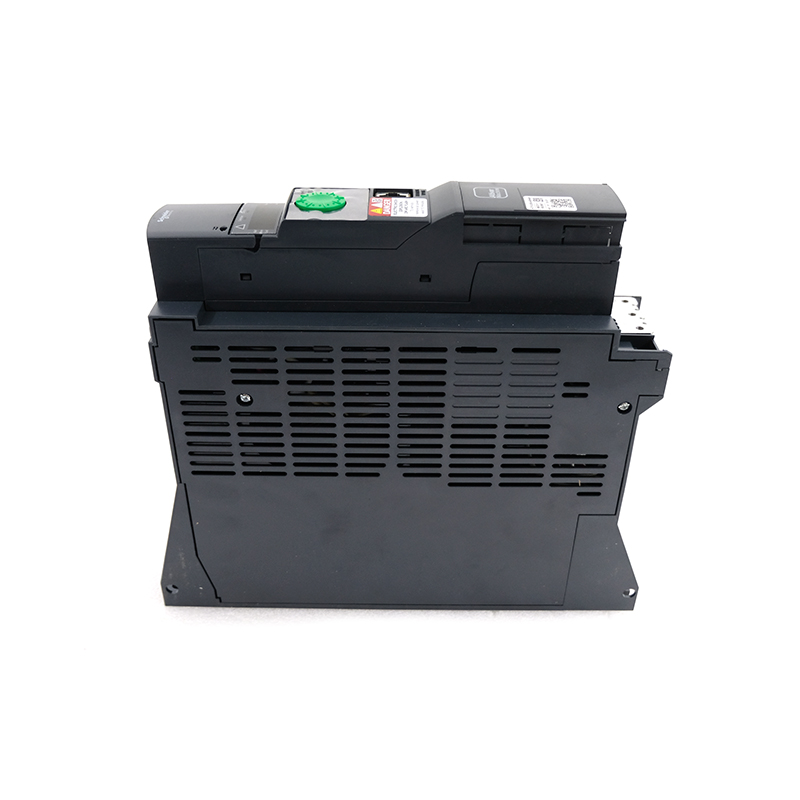

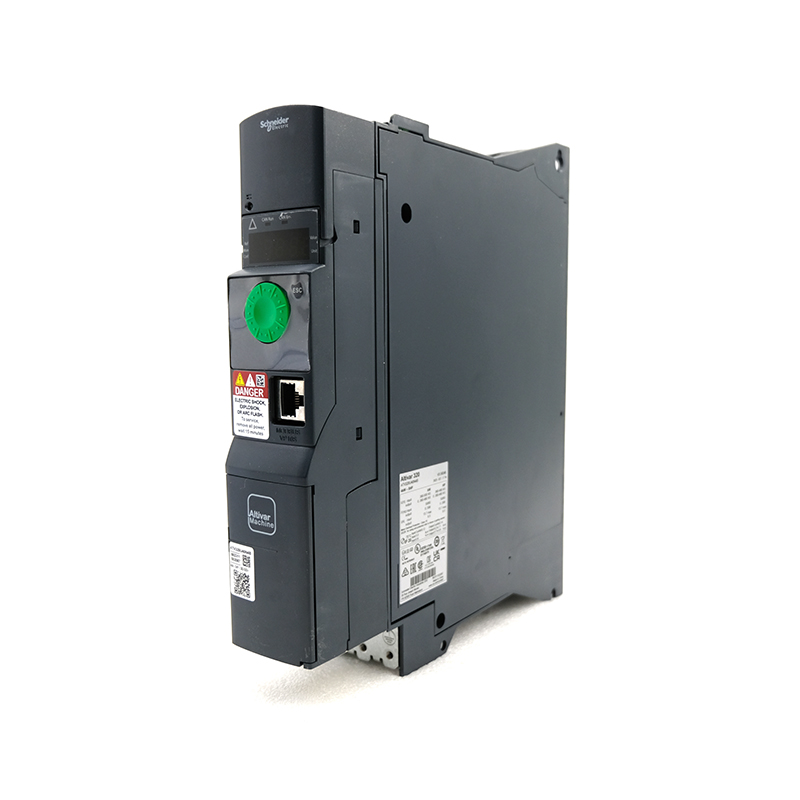

ATV320U40N4B — это частотный преобразователь серии Altivar ATV320 от Schneider Electric, разработанный для трёхфазных синхронных и асинхронных двигателей и предназначенный для регулирования скорости промышленных механизмов. Номинальная мощность составляет 4 кВт, поддерживается входное напряжение переменного тока 400 В, диапазон выходной частоты — от 0.1 до 599 Гц, что делает его подходящим для различных автоматизированных применений.
Обзор продукта
ATV320U40N4B — частотный преобразователь серии Altivar ATV320 от Schneider Electric, разработанный для трёхфазных синхронных и асинхронных двигателей, предназначенный для регулирования скорости промышленных механизмов. Номинальная мощность составляет 4 кВт, поддерживает входное напряжение 400 В переменного тока, диапазон выходной частоты 0.1~599 Гц, подходит для различных автоматизированных областей применения.
Основные характеристики
Управление двигателем: поддержка открытого контура для асинхронных и синхронных двигателей, наличие бесдатчикового векторного управления магнитным потоком для повышения точности работы на низких скоростях и улучшения динамического отклика.
Коммуникационные интерфейсы: поддержка множества промышленных протоколов, включая Modbus, CANopen, Profibus, Ethernet/IP, Profinet для удобства интеграции с ПЛК и другим оборудованием.
Функции безопасности: соответствует Директиве по машинам 2006/42/EC, встроены STO (безопасное прерывание крутящего момента), SS1 (безопасная остановка 1), SLS (ограничение скорости) и другие функции, соответствующие SIL 3.
Условия эксплуатации: степень защиты IP20, предназначен для установки в шкафы, соответствует стандарту IEC 60721-3-3, может работать стабильно при температурах от -10°C до +50°C (с возможностью работы при 60°C с пониженной нагрузкой).

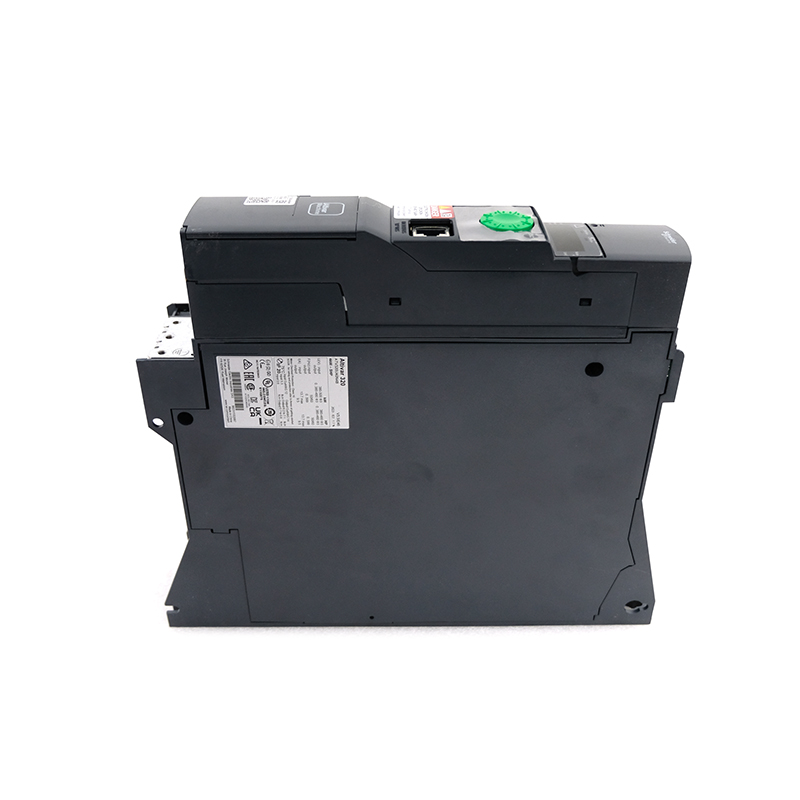

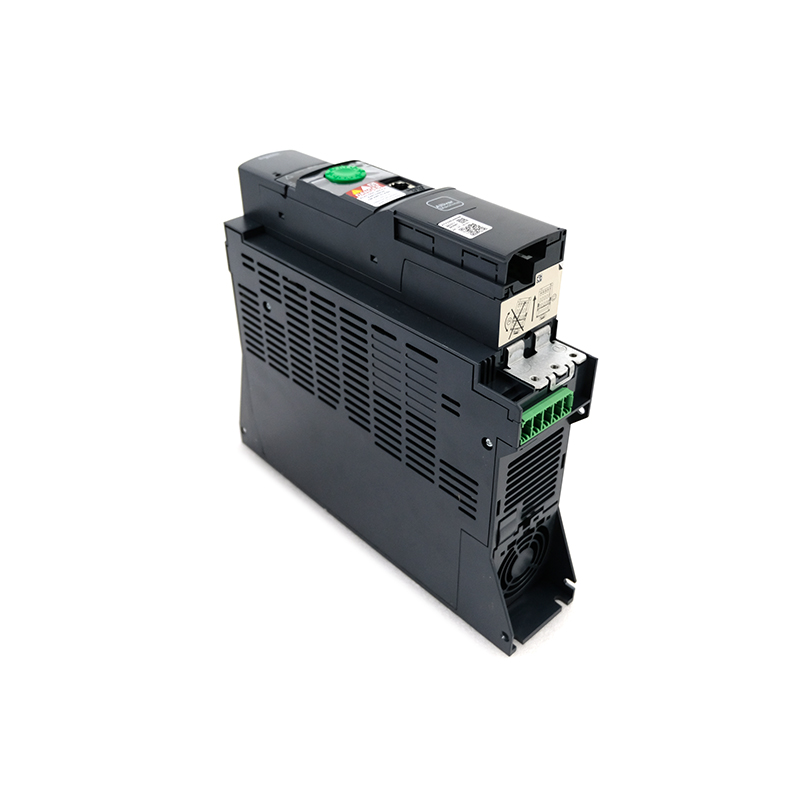

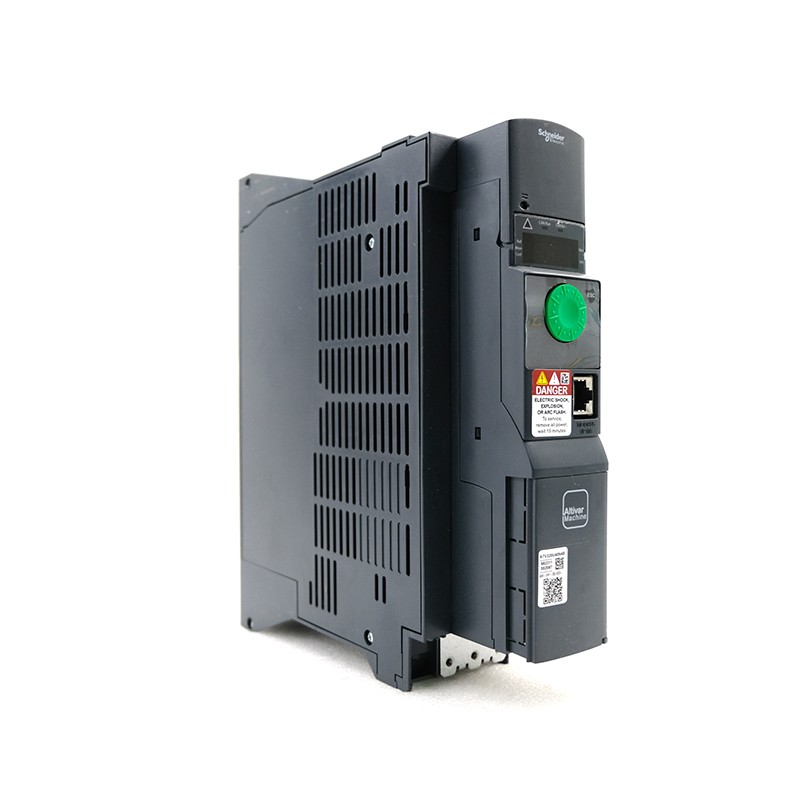

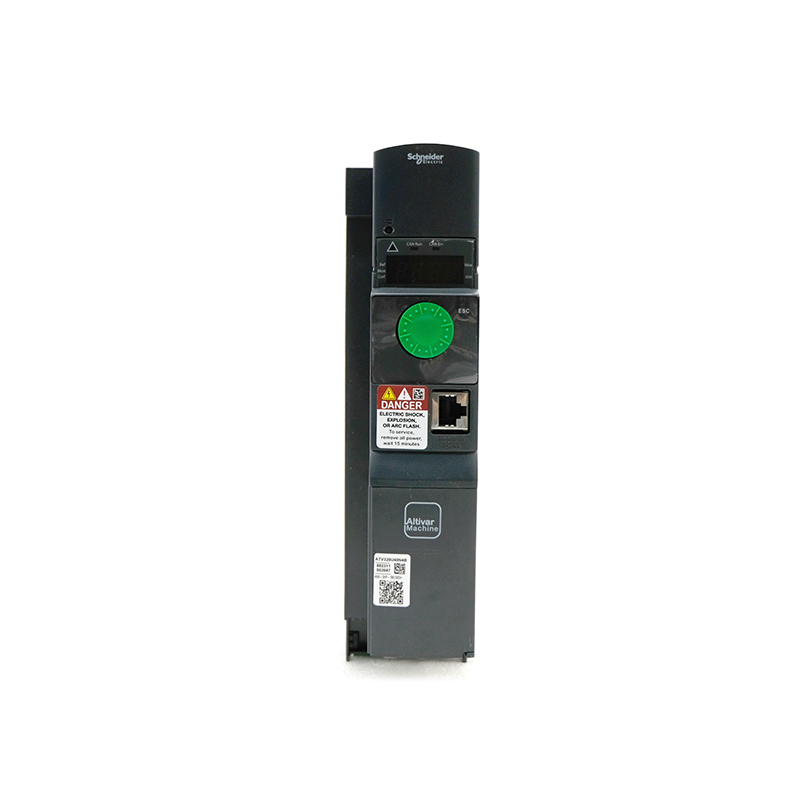

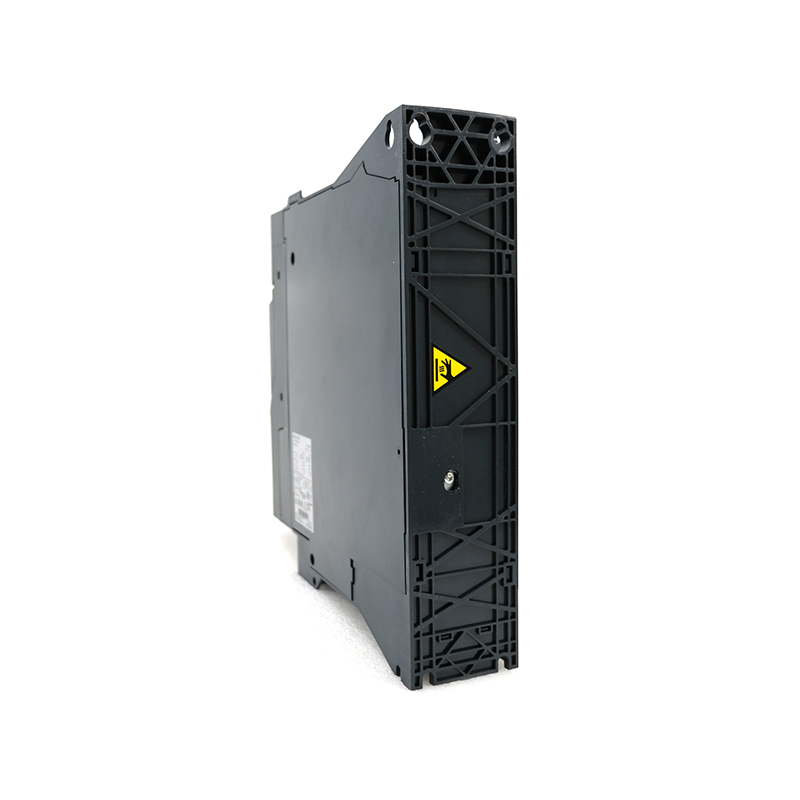

Компактный дизайн: конструкция в формате “книжки” (размеры 60×245×325 мм), монтаж на DIN-рейке или настенный монтаж, подходит для ограниченных по пространству промышленных помещений.
Типичные применения
Перемещение материалов: конвейеры, поворотные столы, подъемные платформы и др.
Упаковочное оборудование: машины для наклейки этикеток, упаковки, устройства для упаковки в картонные коробки и пр.
Управление потоками жидкостей и газов: вентиляторы, насосы, компрессоры и др.
Специализированное оборудование: миксеры, деревообрабатывающее и металлообрабатывающее оборудование.
Обслуживание и надежность
Не требует регулярного технического обслуживания, рекомендуется периодически проверять электрические соединения, вентиляторы охлаждения и очищать от пыли для надежной работы в долгосрочной перспективе.
Встроенный фильтр EMC снижает электромагнитные помехи и улучшает совместимость системы
5.Технические параметры

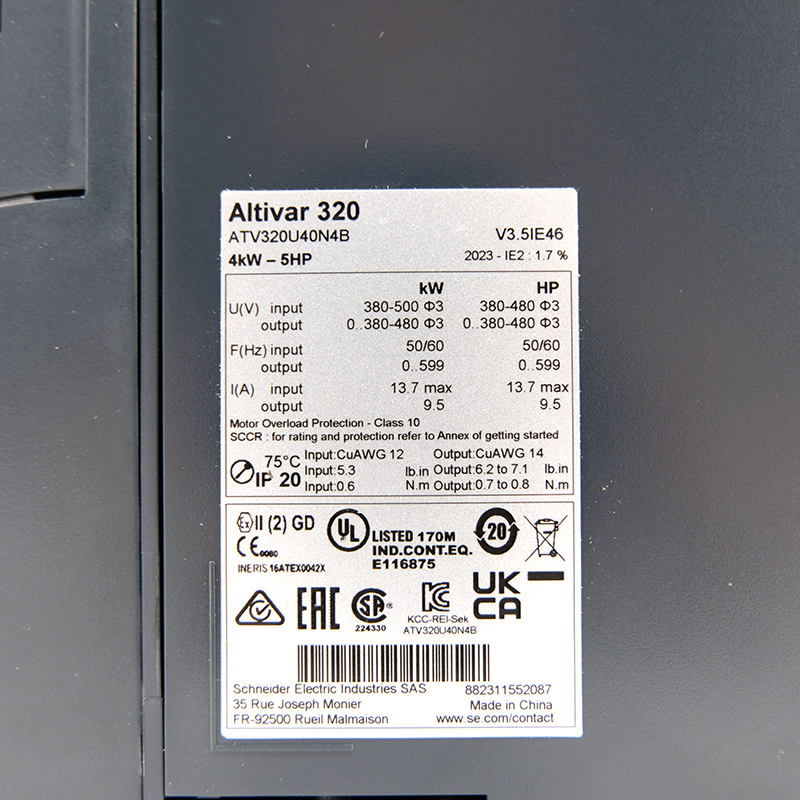

Параметр | Значение |
---|---|
Номинальная мощность | 4 кВт |
Входное напряжение | 3×400 В AC (диапазон 380 |
Номинальный ток | 13.7 А (при 400 В) |
Выходная частота | 0.1599 Гц |
Степень защиты | IP20 |
Протоколы связи | Modbus, CANopen, Profibus и др. |
Сертификация безопасности | CE, UL, CSA и др. |
