Освоение интеграции ЧП и ПЛК для эффективного управления двигателями

Ключевые различия ПЛК и ЧРП: Понимание ролей перед интеграцией

При работе с промышленной автоматизацией крайне важно понимать ключевые различия между ПЛК (программируемый логический контроллер) и ЧРП (частотно-регулируемый привод) перед их интеграцией в вашу систему.

Основы ПЛК
Программируемый логический контроллер (ПЛК) по сути является “мозгом” процесса автоматизации. Он управляет:

• Входами и выходами: Считывание сигналов с датчиков и управление устройствами, такими как двигатели, клапаны и приводы.
• Программированием на релейных (лестничных) диаграммах: Простой и эффективный способ создания последовательностей управления и процессов принятия решений.
• Оркестровкой процессов: Управление сложными задачами, синхронизацией и блокировками между несколькими компонентами автоматизации.

ПЛК ориентированы на принятие решений и управление рабочим процессом промышленного оборудования.

Основы ЧРП
Частотно-регулируемый привод (ЧРП) управляет питанием двигателя путем регулировки:

• Модуляции частоты и напряжения: Их изменение позволяет управлять скоростью и моментом двигателя.
• Оптимизации энергии: Работа двигателей с повышенной эффективностью, снижение энергопотребления.
• Встроенных защит: Защита от перегрузки по току, перегрева и других неисправностей двигателя.

ЧРП специализируются на подаче правильной мощности на двигатели, обеспечивая точное управление скоростью и моментом.

Ключевые различия

И ПЛК, и ЧРП могут работать самостоятельно, но их интеграция приносит лучшее из обоих миров — плавное принятие решений с интеллектуальным управлением двигателем. Имейте эти различия в виду при планировании вашей системы автоматизации для максимизации эффективности и надежности.

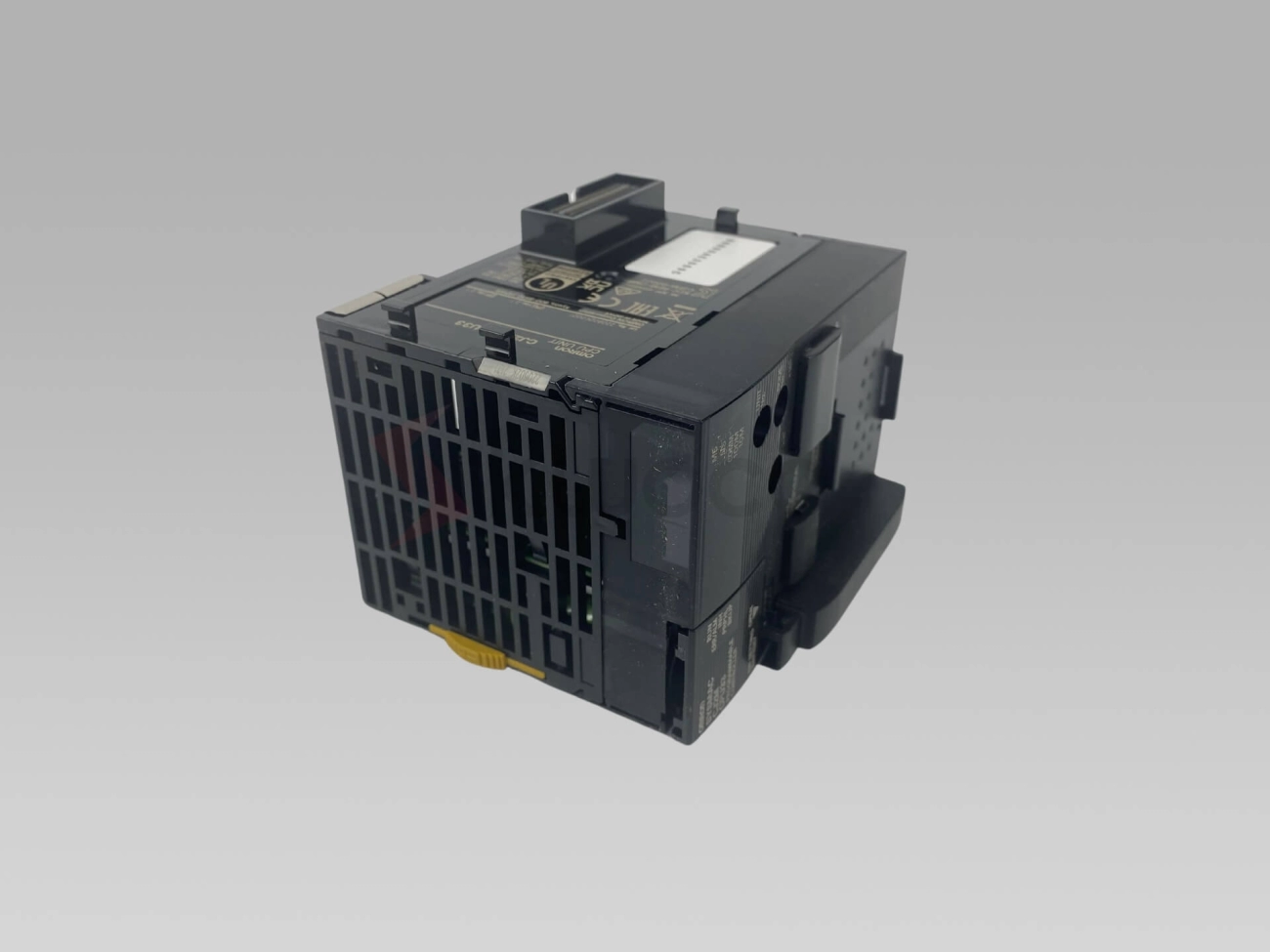

Преимущества совместного использования ЧРП и ПЛК в промышленных системах

Использование ЧРП и ПЛК вместе может серьезно повысить производительность вашей промышленной системы. Вот почему:

Прирост эффективности
ЧРП позволяют динамически регулировать скорость двигателя, так что вы используете ровно столько энергии, сколько нужно. Это снижает износ двигателя и затраты на электроэнергию, особенно при работе с переменными нагрузками. ПЛК управляют этими изменениями скорости плавно с помощью точных команд, оптимизируя весь процесс.

Повышенная надежность
ПЛК могут отслеживать статус ЧРП в реальном времени, выявляя неисправности до того, как они вызовут простой. Удаленный мониторинг позволяет следить за состоянием системы из любого места. При работе с несколькими ЧРП ПЛК обеспечивают переключение при отказе и резервирование для бесперебойной работы.

Масштабируемость и экономия затрат
Комбинация модульных ПЛК с ЧРП снижает сложность прокладки проводов и время установки. Совместимое оборудование от авторитетных брендов часто поддерживает схемы “подключи и работай”, упрощающие техническое обслуживание. Расширение вашей системы упрощается, поскольку оба устройства хорошо интегрируются с распространенными промышленными протоколами, такими как Modbus RTU и Ethernet IP.

Пример из практики
Одно из усовершенствований производственной линии, над которым мы работали, значительно сократило время простоя за счет интеграции управления ЧРП и ПЛК — в результате двигатели работали плавнее, а реакция на неисправности стала быстрее. Подобное обновление системы — разумный шаг, если ваша линия должна работать более эффективно.

Объединяя регулирование скорости двигателя с помощью ЧРП и автоматизацию на ПЛК, вы получаете более интеллектуальную и надежную систему, которая экономит энергию и повышает производительность.

Пошаговое руководство: Как подключить и управлять ЧРП с помощью ПЛК

Подготовка и оценка
Прежде чем начать, уделите время оценке потребностей вашей системы:

• Характеристики двигателя: Напряжение, ток, мощность в л.с. и тип (асинхронный, серво и т.д.)
• Протоколы связи: Проверьте, поддерживают ли ваш ПЛК и ЧРП Modbus RTU, Ethernet IP, Profinet или простую проводную связь через ВВ.
• Совместимость: Убедитесь, что выходы вашего ПЛК соответствуют входам ЧРП, и проверьте требуемые типы сигналов (аналоговое напряжение, цифровые импульсы).
• Заземление и безопасность: Запланируйте правильное заземление для снижения электрических помех и обеспечения безопасности оператора.

Метод 1: Управление через проводные ВВ
Это самый простой способ подключить ЧРП к ПЛК с использованием дискретных входов и выходов:

• Используйте цифровые клеммы на ПЛК для базовых команд, таких как пуск, стоп и направление вращения.
• Используйте аналоговый выход с ПЛК (0-10В или 4-20мА) для задания скорости.
• Подключите выходы ПЛК непосредственно к управляющим клеммам ЧРП в соответствии с руководством по эксплуатации ЧРП.
• Держите провода короткими и экранированными, чтобы уменьшить помехи.
• Правильно заземлите систему, чтобы избежать электрических неисправностей.

Пример схемы
Простая схема должна показать:

• Цифровые выходы ПЛК, подключенные к клеммам ЧРП для “Пуск/Стоп” и “Направление”.
• Аналоговый выход ПЛК, подключенный к входу управления скоростью ЧРП.
• Общую землю между ПЛК и ЧРП.

Метод 2: Цифровые протоколы связи
Для более продвинутого управления и мониторинга используйте протоколы связи, такие как Modbus RTU, ASCII serial, Ethernet IP или Profinet:

• Настройте физическое соединение: RS485 для Modbus RTU или Ethernet-кабели для TCP/IP соединений.
• Сопоставьте регистры и команды: Используйте руководство ЧРП для идентификации адресов регистров, управляющих частотой, статусом и неисправностями.
• Реализуйте логику ПЛК: Напишите фрагменты кода для отправки команд, чтения обратной связи, корректировки параметров в реальном времени.

Преимущества:

• Управление и мониторинг в реальном времени.
• Возможность работы в сети с несколькими устройствами.
• Снижение сложности прокладки проводов.

Советы по поиску и устранению неисправностей:

• Проверьте скорость передачи (baud rate) и настройки четности.
• Убедитесь в правильности Slave ID и командных фреймов.
• Используйте диагностические инструменты для мониторинга данных пакетов.

Метод 3: Дополнительные опции. Интеграция с АРМ (HMI)
Добавление АРМ (Аппарата Рабочего Места / Human Machine Interface) улучшает визуализацию и управление:

• Подключите АРМ к ПЛК или напрямую к ЧРП, если это поддерживается.
• Отображайте скорость двигателя, ток, неисправности и информацию о времени работы на удобных для пользователя экранах.
• Используйте bundled software для более простой настройки (многие ЧРП предлагают готовые шаблоны для АРМ).
• Рассмотрите интегрированные решения ЧРП-ПЛК для компактных применений, таких как насосы или конвейеры.
• Для миграции или обновлений планируйте поэтапную замену, чтобы избежать простоев.

Следование этим шагам поможет обеспечить smooth совместную работу вашего ЧРП и ПЛК, обеспечивая точное управление скоростью двигателя и повышая эффективность и надежность вашей системы.

Основы программирования: Настройка логики ПЛК для операций ЧРП

При программировании ПЛК для управления ЧРП цель заключается в обеспечении плавной, безопасной и эффективной работы двигателя. Вот на чем нужно сосредоточиться:

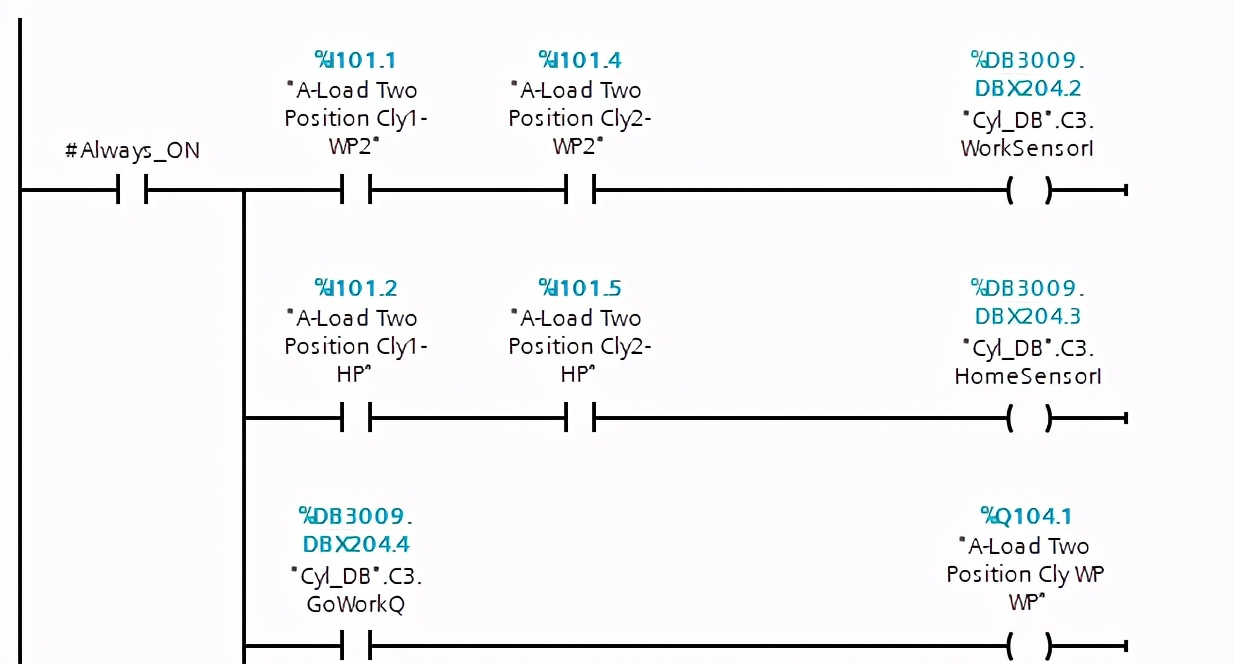

Базовая релейная логика для управления ЧРП

• Последовательности Пуск/Стоп: Создайте простую логику в rung для запуска и остановки двигателя с использованием кнопок или цифровых входов. Это делает управление интуитивно понятным и отзывчивым.
• Управление направлением: Включите команды “вперед” и “назад”, если ваш двигатель должен менять направление вращения.
• Контуры регулирования скорости: Используйте ПИД-регуляторы в релейной логике для автоматической корректировки скорости двигателя на основе технологических переменных, таких как давление или расход.

Настройка параметров через запись из ПЛК

• Рампы разгона и торможения: Программируйте плавные изменения скорости, чтобы предотвратить механические нагрузки и продлить срок службы двигателя. Эти рампы можно контролировать, записывая параметры из ПЛК в ЧРП.
• Ограничения момента: Устанавливайте и корректируйте ограничения момента через ПЛК для защиты двигателя в условиях высокой нагрузки.
• Задания скорости: Передавайте точные частотные команды через аналоговые или цифровые выходы для тонкой настройки скорости двигателя.

Блокировки безопасности в коде

• Аварийные остановы: Интегрируйте логику аварийного останова, которая немедленно отключает питание или дает команду ЧРП безопасно остановить двигатель.
• Защита от перегрузки по току: Программируйте процедуры обработки неисправностей, которые отслеживают уровни тока и запускают сигнализацию или управляемое отключение при превышении лимитов.
• Обнаружение и сброс неисправностей: Включите в релейную логику обнаружение неисправностей ЧРП, позволяющее операторам быстро выполнять сброс или диагностику.

Обзор инструментов

• Симуляция ПО: Используйте среды программирования ПЛК, которые имитируют релейную логику перед внедрением. Симуляция помогает рано выявить ошибки и оптимизировать последовательности управления двигателем.
• Инструменты управления параметрами: Многие ЧРП поставляются с ПО для конфигурации, которое работает вместе с вашим ПО для программирования ПЛК, облегчая настройку параметров и поиск неисправностей.

Сосредоточившись на этих основах программирования, вы обеспечиваете надежный и эффективный интерфейс между вашим ПЛК и ЧРП, адаптированный к реальным промышленным требованиям.

Практическое применение и примеры из опыта

В реальных условиях интеграция ЧРП и ПЛК ярко проявляет себя в нескольких промышленных сферах. В системах ОВКВ и насосных станциях использование ЧРП для регулировки скорости двигателя помогает управлять переменными расходами, значительно повышая энергоэффективность коммерческих зданий. Это не только сокращает счета за электричество, но и продлевает срок службы оборудования за счет снижения износа. В производстве, особенно на конвейерных линиях, ПЛК управляют синхронизированными многодвигательными системами, а ЧРП обеспечивают плавное регулирование скорости. Вместе они оптимизируют пропускную способность и сокращают время простоя. Один из недавних проектов модернизации сборочной линии за счет интеграции ЧРП с ПЛК сократил простой на 30% и повысил общую эффективность на 25%. Показатели “до” и “после” явно демонстрируют более плавные пуски, меньшую механическую нагрузку и лучшую экономию энергии. На технологическом фронте, подключение к Промышленному Интернету Вещей (IIoT) стимулирует новые тенденции. Удаленный мониторинг в сочетании с прогнозным техническим обслуживанием позволяет заводам выявлять потенциальные проблемы до того, как они вызовут сбои, экономя время и деньги. Этот интеллектуальный подход хорошо сочетается с системами на базе ЧРП, делая операции более надежными и удобными в управлении. Суть в следующем: будь то энергоэффективные здания или оптимизированное промышленное производство, комбинация ЧРП и ПЛК создает надежные, экономически эффективные решения для автоматизации, tailored для бизнеса.

Поиск и устранение распространенных проблем при интеграции ЧРП и ПЛК

При работе с системами ЧРП и ПЛК часто возникает несколько типичных проблем. Вот краткое руководство, которое поможет вам быстро их выявить и устранить:

Электрические неисправности

• Падения напряжения: Могут вызывать отключение или нестабильную работу ЧРП. Убедитесь, что силовые кабели правильно подобраны по сечению, а соединения затянуты.
• Помехи (EMI): Электрические шумы могут нарушать сигналы между ПЛК и ЧРП. Используйте экранированные кабели и отделите силовые линии от линий связи. Добавление сетевых фильтров или фильтров гармоник также может снизить помехи.

Сбои связи

• Потеря пакетов и таймауты: Если вы используете протоколы, такие как Modbus RTU или Ethernet/IP, проверьте проводку, скорость передачи (baud rate) и terminating резисторы. Плохая настройка сети часто вызывает потерю или задержку команд.

Диагностический чек-лист:

• Проверьте настройки протокола в обоих устройствах.
• Осмотрите физические соединения на предмет повреждений.
• Протестируйте связь простыми командами чтения/записи.
• Используйте диагностические инструменты или ПО для мониторинга трафика.

Проблемы с производительностью

• Перегрев: ЧРП могут перегреваться, если вентиляционные пути заблокированы или температура окружающей среды слишком высока. Обеспечьте надлежащее охлаждение и регулярно очищайте шкафы от пыли.
• Неточное управление скоростью: Проверьте настройки параметров, такие как ПИД-регуляторы и сигналы обратной связи. Неисправности датчиков или плохие соединения часто вызывают проблемы со скоростью.

Таблица анализа первопричин

Профессиональный совет
Держите под рукой программные инструменты и руководства от производителей ваших ЧРП и ПЛК для быстрой диагностики. Участие в форумах или группах поддержки производителя также может ускорить устранение неполадок. Следуя этим шагам, вы минимизируете время простоя и обеспечите smooth работу вашей комбинации ЧРП и ПЛК в любой промышленной установке.

Лучшие практики для оптимизации и обеспечения на будущее

Чтобы максимально эффективно использовать вашу систему ЧРП и ПЛК, начните с энергоаудитов. Регулярный мониторинг энергопотребления и ROI (возврата на инвестиции) помогает точно определить, где можно сэкономить деньги и повысить эффективность. Используйте встроенные аналитические инструменты в вашей платформе ПЛК или ЧРП для сбора данных в реальном времени, чтобы вы могли быстро принимать обоснованные решения. Планируйте масштабируемость, выбирая модульные конструкции. Этот подход упрощает проводку и позволяет легко добавлять или заменять компоненты по мере роста вашей системы. Не упускайте из виду кибербезопасность — сетевые системы с удаленным доступом нуждаются в надежной защите, чтобы избежать дорогостоящих простоев или утечек. Поддерживайте smooth работу вашей системы с помощью регулярного технического обслуживания, такого как обновления прошивок, калибровка параметров и проверка соединений. Следование этим шагам помогает избежать неожиданных сбоев и поддерживает все в оптимальном состоянии. Если вы готовы к обновлению, рассмотрите возможность изучения наборов (kits) ЧРП-ПЛК. Практические испытания позволяют вам на собственном опыте убедиться, насколько простой может быть интеграция, экономя время durante установки и технического обслуживания, обеспечивая при этом надежное и энергоэффективное управление двигателем для ваших промышленных применений.
